SHEETtracs®

Aperçu

  • Overview

    • Préconisations
    • Grande résistance du vissage grâce au soyage formé
    • Grande résistance aux vibrations
    • Montage simple et sûr grâce à un alignement facile et à un couple de vissage faible
    • Couple de foirage élevé grâce à un filetage stable
    • Section de filet circulaire pour un meilleur recouvrement de filet
    • Compatible avec les vis métriques

Franck SIES

Technicien de laboratoire

Arnaud GUG

Responsable technique industrie


CAD & More sur ejot.com

Votre enregistrement sur notre site vous donnera accès aux nombreux services que nous mettons à votre disposition : données CAO, informations produits, PDF des dessins techniques de nos produits DELTA PT®, SHEETtracs® et ALtracs® Plus. En outre, CAD & more vous offre la possibilité de créer une simulation numérique d'un assemblage ou de vérifier leur faisabilité avec les "APPLICATION CHECKs".


CAD & more

L’assemblage sûr des tôles fines

La fiabilité du montage des tôles minces pré-percées représente depuis toujours un problème pour les assemblages démontables. Il y a quelques années, les tôles employées, d'une épaisseur d'1 mm ou plus, permettaient souvent d'utiliser des vis à tôle courantes. Ce n'est plus le cas aujourd'hui, car l'épaisseur de la tôle est constamment réduite afin de réaliser des économies sur les coûts. Pour le montage des tôles pré-percées d'une épaisseur inférieure à 1,5 mm, EJOT a mis au point une nouvelle solution sûre et fiable, la vis autotaraudeuse SHEETtracs® . Cet élément de fixation est donc également particulièrement adapté aux stratégies d'économie de poids. L'utilisation des vis SHEETtracs® permet donc par exemple de réduire l'épaisseur de la tôle du boîtier des électroménagers - un facteur non négligeable en ce qui concerne le poids du produit, mais aussi pour l'optimisation des coûts de cette catégorie de produits.

Filet à configuration spéciale

La vis EJOT SHEETtracs® possède un angle de filet asymétrique de 45° (30°/15°), afin de créer un taraudage plus résistant dans la tôle grâce à une déformation minimale du matériau. Cela permet un niveau de couples de foirage plus élevé ainsi que des montages/démontages répétés. Dans la partie inférieure conique de la vis, l’angle de filet inversé par rapport à la zone de serrage a pour effet de réaliser un crevé (ou soyage) dans le sens du vissage. La zone de taraudage non circulaire garantit un vissage centré et sans effort, et les filets pleins assurent un bon accrochage dans la tôle. La section circulaire dans la zone de serrage permet un très bon recouvrement des filets contrairement à des géométries de filet non circulaires.

SHEETtracs® Application Check

The EJOT SHEETtracs® is a self-tapping screw for reliable thin sheet metal joints with pilot hole.


The online tool SHEETtracs® Application Check enables the user to determine the relevant values for the fastening application by entering the materials and sheet thicknesses which are to be joined. These values are amongst others the required pre-hole diameter and a recommended tightening torque considering different screw surfaces.

SHEETtracs® WN 52 WN54 Head Styles and Drives

WN5241 round washer head with Z cross recess (or H)
WN5242 pan head with cross recess Z (or H)
WN5243 flat countersunk head with cross recess Z (or H)
WN5247 hexagon flange head
WN5251 round washer head with TORX®

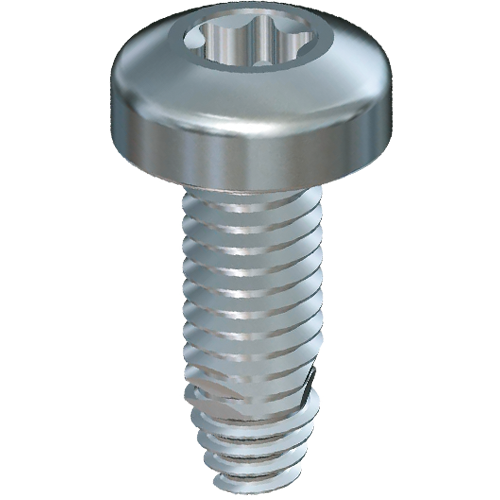

WN5252 pan head with TORX®
WN5254 flat countersunk head with TORX®

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
