Spiralform®

Aperçu

  • Overview

    • Préconisations
    • Adapté aux assemblage conformes à la norme DIN 7500
    • Couple de taraudage faible grâce à une géométrie du filet spéciale avec extrémité autoformeuse
    • Le filet formé correspond au filet métrique ISO DIN 13
    • Haute résistance et recouvrement de filet maximal grâce à la section du filet circulaire

Franck SIES

Technicien de laboratoire

Gaetan ENTZ

Responsable technique industrie


CAD & More sur ejot.com

Votre enregistrement sur notre site vous donnera accès aux nombreux services que nous mettons à votre disposition : données CAO, informations produits, PDF des dessins techniques de nos produits DELTA PT®, SHEETtracs® et ALtracs® Plus. En outre, CAD & more vous offre la possibilité de créer une simulation numérique d'un assemblage ou de vérifier leur faisabilité avec les "APPLICATION CHECKs".


CAD & more

Des assemblages sûrs pour les aciers

Les vis EJOT Spiralform® sont des éléments de fixation spéciaux pour un vissage sûr et sans problème des matériaux métalliques, particulièrement l'acier et l'acier inoxydable. Cette vis permet de réaliser le taraudage et le vissage en une seule opération. Elle garantit la formation systématique d'un filetage précis et sans jeu pour un assemblage très résistant. Cela assure une sécurité optimale contre le desserrage sous contrainte dynamique.

Filet à géométrie spéciale

Les vis EJOT Spiralform® sont dotées de quatre petites saillies situées à 90° les unes par rapport aux autres sur la circonférence de la vis, formant une spirale tout le long du filetage. Cela répond entre autres aux exigences de la VDE sur l'utilisation des vis autotaraudeuses. La pointe Spiralform® Plus produit un couple de taraudage particulièrement réduit. Grâce à son entrée du taraudage à forme spéciale et à sa section du filet circulaire, cette vis se pose facilement. La section circulaire assure un recouvrement de filet total, ce qui améliore la résistance de l'assemblage . Cela permet d'obtenir un haut degré de sécurité de processus, ainsi qu'une qualité de filetage constante.

Spiralform® est une marque déposée de la société Wilhelm Schumacher GmbH, Hilchenbach.

Spiralform® WN 13 Head Styles and Drives

WN1321 round washer head with TORX®
WN1323 flat countersunk head with TORX®
WN1342 pan head with cross recess Z (or H)
WN1343 flat countersunk head with cross recess Z (or H)
WN1346 hexagon head
WN1347 hexagon head with flange

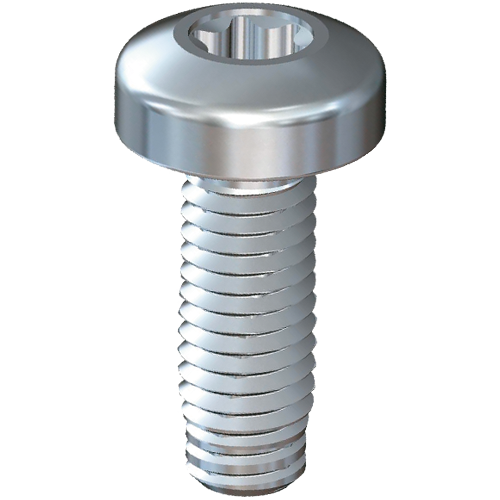

WN1352 pan head with TORX®
WN1353 oval countersunk head with TORX®

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
