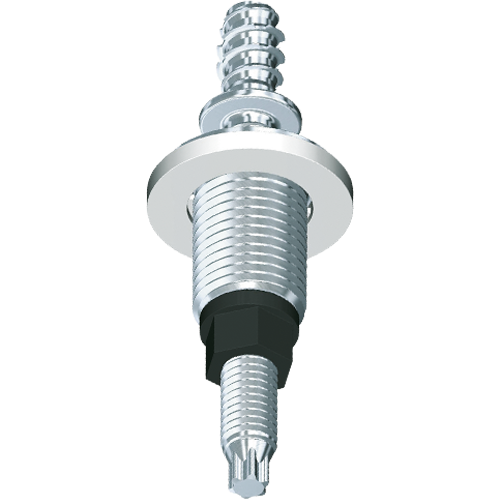

EJOT® ADJUSTtec

Aperçu

  • Overview

    • Élément de réglage standard avec pré-ajustage du couple
    • Fixation et ajustement à l'aide d'un seul élément
    • Dimensionnement individuel de la plage de réglage
    • Réduction des coûts de montage grâce au vissage direct
    • Possibilité d'intégration de fonctions optionnelles

Franck SIES

Technicien de laboratoire

Arnaud GUG

Responsable technique industrie


CAD & More sur ejot.com

Votre enregistrement sur notre site vous donnera accès aux nombreux services que nous mettons à votre disposition : données CAO, informations produits, PDF des dessins techniques de nos produits DELTA PT®, SHEETtracs® et ALtracs® Plus. En outre, CAD & more vous offre la possibilité de créer une simulation numérique d'un assemblage ou de vérifier leur faisabilité avec les "APPLICATION CHECKs".


CAD & more

La fixation d'accessoires

Dans la construction automobile moderne, la fixation des pièces rapportées doit être ajustable. Les exigences imposées aux solutions techniques d'assemblage ont évolué, de la simple fixation à la compensation de tolérance et aux systèmes multifonctions. La flexibilité structurelle des éléments de réglage EJOT® ADJUSTtec permet d'intégrer d'autres fonctions, comme un couple résiduel réglable, un positionnement haute précision, l'étanchéité ou la mise en œuvre d'une stratégie de conception poids plume grâce à l'emploi de métaux légers ou de plastiques haute performance. Les phares arrière sont un cas d'application « typique » pour cette catégorie de produit. Leur position doit pouvoir faire l'objet d'un réglage fin par rapport aux pièces voisines. Ce réglage est devenu indispensable pour de nombreux modèles de véhicules, car les clients considèrent que la régularité de l'espacement entre le phare et la carrosserie est un indicateur de qualité important. Variantes des éléments de réglage EJOT® ADJUSTtec :

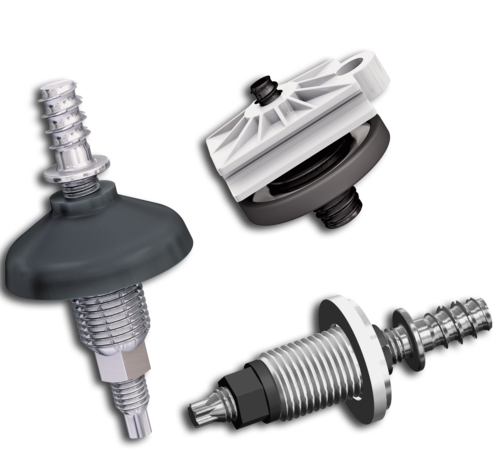

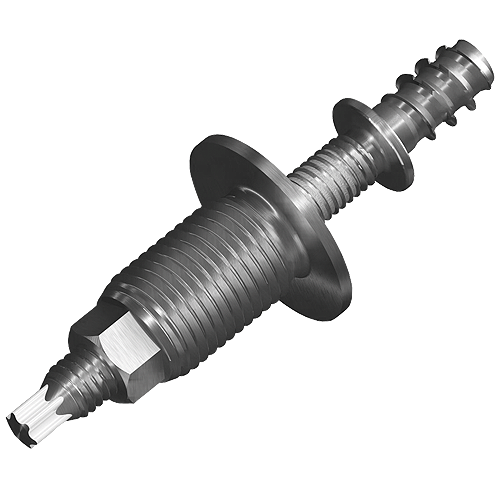

EJOT ADJUSTtec « universal »

Un élément de réglage et de fixation pour pratiquement tous les domaines d'application. Pour cet élément, la fenêtre de couple est réglable selon les indications du client. L'élément peut être équipé d'un joint en option.

EJOT ADJUSTtec « standard »

La version de base permet le positionnement individuel des pièces rapportées. La vis autotaraudeuse creuse en plastique se visse dans un bossage de la pièce en plastique. Le vissage et le dévissage du boulon fileté modifie la position de la pièce.

EJOT ADJUSTtec « spécifique au client »

Cet élément de réglage réalisé sur mesure pour nos clients offre une adaptation personnalisée en termes de tolérance et de contraintes structurelles. Le collet du boulon fileté fait office de surface d'appui avec la pièce rapportée en plastique. Le vissage et le dévissage de la vis creuse modifient la surface de contact et donc la position de la pièce rapportée par rapport à la pièce porteuse.

EJOT ADJUSTtec « multifonctionnel »

Toutes les propriétés mécaniques des variantes ADJUSTtec standard et sur mesure sont combinées dans cet élément de réglage pré-ajustable. Cet élément d'assemblage spécial offre en outre la possibilité de changer le pré-ajustage après le montage initial sans devoir dévisser la pièce rapportée.

EJOT ADJUSTtec « tridimensionnel »

Le montage de pièces rapportées de grandes dimensions impose des exigences particulières aux éléments d'assemblage utilisés. Tout particulièrement la compensation de tolérance sur trois axes spatiaux, la compensation des influences thermiques ainsi que la durabilité de l'assemblage sont de paramètres importants pour la conception structurelle. D'autres propriétés individuelles peuvent également être intégrées.
