ALtracs® Plus

Aperçu

  • Overview

    • Préconisations
    • La vis autoformeuse pour les métaux légers
    • Adaptation aux structures légères : la géométrie du filet optimisée de la vis ALtracs® Plus permet d'utiliser des vis plus petites et plus courtes, en conservant la même résistance élevée
    • Le programme de simulation ALtra CALC® vous permet d'éviter un certain nombre d'essais sur vos pièces
    • Forces de serrage élevées et stabilité à long terme, même avec des contraintes dynamiques et thermiques élevées
    • Les catalogues et données CAO sont disponibles dans l'espace réservé "CAD and more"
    • Les catalogues et données CAO sont disponibles dans l'espace réservé "CAD and more"
    • Une économie sur les coûts de jusqu'à 40 % en éliminant des opérations au niveau de la vis et de la pièce
    • Une conception simplifiée avec le logiciel de simulation EJOT® ALtra CALC
    • Excellente résistance aux vibrations sans éléments de surtension supplémentaires
    • Grande sécurité d'assemblage grâce à des couples d'insertion faibles et d'échec élevés
    • Une vis métrique peut être utilisée en cas de réparation

Hotline

Applications Engineer


CAD & more on ejot.com

Votre enregistrement sur notre site vous donnera accès aux nombreux services que nous mettons à votre disposition : données CAO, informations produits, PDF des dessins techniques de nos produits DELTA PT®, SHEETtracs® et ALtracs® Plus. En outre, CAD & more vous offre la possibilité de créer une simulation numérique d'un assemblage ou de vérifier leur faisabilité avec les "APPLICATION CHECKs".


CAD & more

« Le spécialiste » des alliages légers

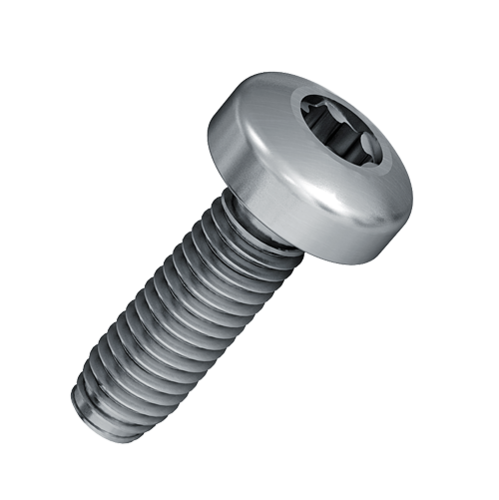

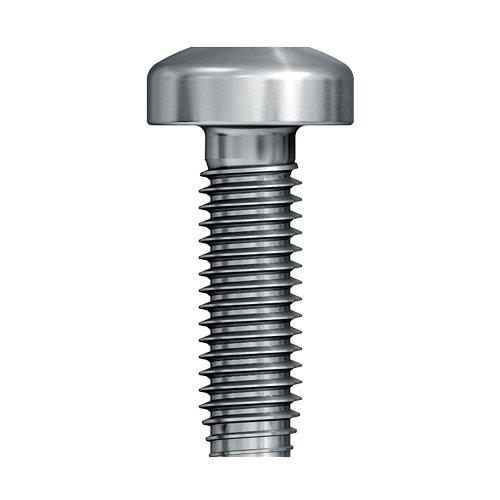

Les vis EJOT ALtracs® Plus sont des éléments de fixation autotaraudeurs conçus tout spécialement pour obtenir une solidité maximale dans les applications de vissage sur des matériaux en métal léger et autres métaux non ferreux, par exemple le zinc, le cuivre ou le laiton. La vis ALtracs® Plus peut être vissée directement dans le trou moulé. Cela permet de réaliser des économies sur les coûts significatives par rapport aux vis métriques, car cela réduit le nombre d'opérations (par ex. le filetage). Évolution logique de la vis ALtracs® , la vis ALtracs® Plus présente des valeurs de résistance similaires à celle d'une vis métrique de la classe de résistance 10.9.

Aide personnalisée au développement

Le nouveau logiciel de simulation EJOT ALtra CALC®, basé sur les paramètres mécaniques de plusieurs milliers de vissages recueillis en situation et lors de tests, représente pour le constructeur une aide précieuse pour la planification du vissage direct dans les métaux légers. Dans ce logiciel, les paramètres de vissage de la vis ALtracs® Plus sont consignés en fonction du matériau et du dimensionnement du trou prépercé. En cas de changement d'une pièce, cela permet de gagner un temps précieux dès la phase de construction.

Dimensionnement optimisé du filet

Dans le vissage direct sur métaux légers, la géométrie du filet revêt une importance particulière, car les différents degrés de résistance de l'acier et du métal léger requièrent une adaptation spéciale de la vis en acier. L'angle de filet de vis de 33 ° forme un taraudage plus résistant qu'un angle de filet de 60 °. Le filetage du métal léger, plus faible, est renforcé par les dents de filetage plus épaisses, ce qui équilibre les rapports de stabilité. L'asymétrie de l'angle de filet optimise la déformation du matériau et le recouvrement des surfaces.

Montage sûr

Le couple d'insertion réduit et le couple de rupture élevé de la vis ALtracs® Plus permettent un montage sûr avec des visseuses simples, pneumatiques et électriques. Les procédés de serrage contrôlés par couple / angle de serrage sont par ailleurs possibles au-delà de la limite d'élasticité de la vis, car le critère de rupture par dépassement du couple de serrage ou casse de la vis peuvent être spécifiés. La section du filet circulaire, en combinaison avec différentes profondeurs de vissage ( de 1 à 2,5 x d) permet une plus grande flexibilité dans le choix du système de vissage qui convient. Les flancs de filet pointus vers l'avant et l'extrémité autoformeuse conique de la vis ALtracs® Plus facilitent le centrage et le vissage, même dans les trous moulés avec des outils de vissage manuels.

ALtracs® Plus WN 51 Head Styles and Drives

Dans le vissage direct sur métaux légers, la géométrie du filet revêt une importance particulière, car les différents degrés de résistance de l'acier et du métal léger requièrent une adaptation spéciale de la vis en acier. L'angle de filet de vis de 33 ° forme un taraudage plus résistant qu'un angle de filet de 60 °. Le filetage du métal léger, plus faible, est renforcé par les dents de filetage plus épaisses, ce qui équilibre les rapports de stabilité. L'asymétrie de l'angle de filet optimise la déformation du matériau et le recouvrement des surfaces.
